Собранные нами цифровые репитеры

Нами были собраны несколько цифровых репитеров, все они очень похожи и по сути делятся на две категории:

  • Репитер на базе STM32 Nucleo контроллера, платы MMDVM модема для него и станций Motorola GM340

  • Репитер на базе Arduino UNO контроллера, платы MMDVM модема для него и станций Motorola GM340

Оба типа репитеров прекрасно работают и зарекомендовали себя с наилучшей стороны. Единственное отличие лишь между Arduino DUE и STM32 Nucleo, Nucleo более продвинутая плата но субъективно говоря разницу между ними мы пока не ощутили.

Все репитеры собраны на основе жёсткого металлического каркаса очень качественно сваренного собственноручно из листового металла. В процессе разработки и тестирования был выбран наилучший по нашему мнению его вариант. Отличное охлаждение и доступ к компонентам для их обслуживания обеспечен.

После сварки размечаются все технические отверстия и корпус готовиться к покраски.

Покраска происходит с нанесением первичного слоя грунта и предварительной шлифовки поверхностей.

На готовом шасси металлического корпуса крепятся компоненты репитера: блок питания, Raspberry Pi3, STM32 Nucleo / Arduino DUE, MMDVM модем и другие компоненты.

Обязательным критерием является наличие контроллера температуры (термостата) термопара которого крепиться непосредственно на радиаторе передающей станции.

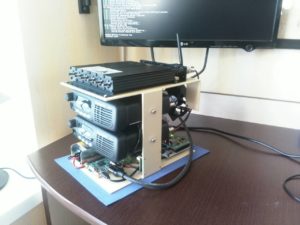

В сборе это выглядит вот так:

Низкооборотистые вентиляторы Glacial Tech тихо работают и справляются со своей задачей.

Мы не стоим на месте и с каждым новым репитером вносим улучшения и экспериментируем. Вот наш следующий корпус ждёт своё цифровое сердце — Raspberry Pi 3.
